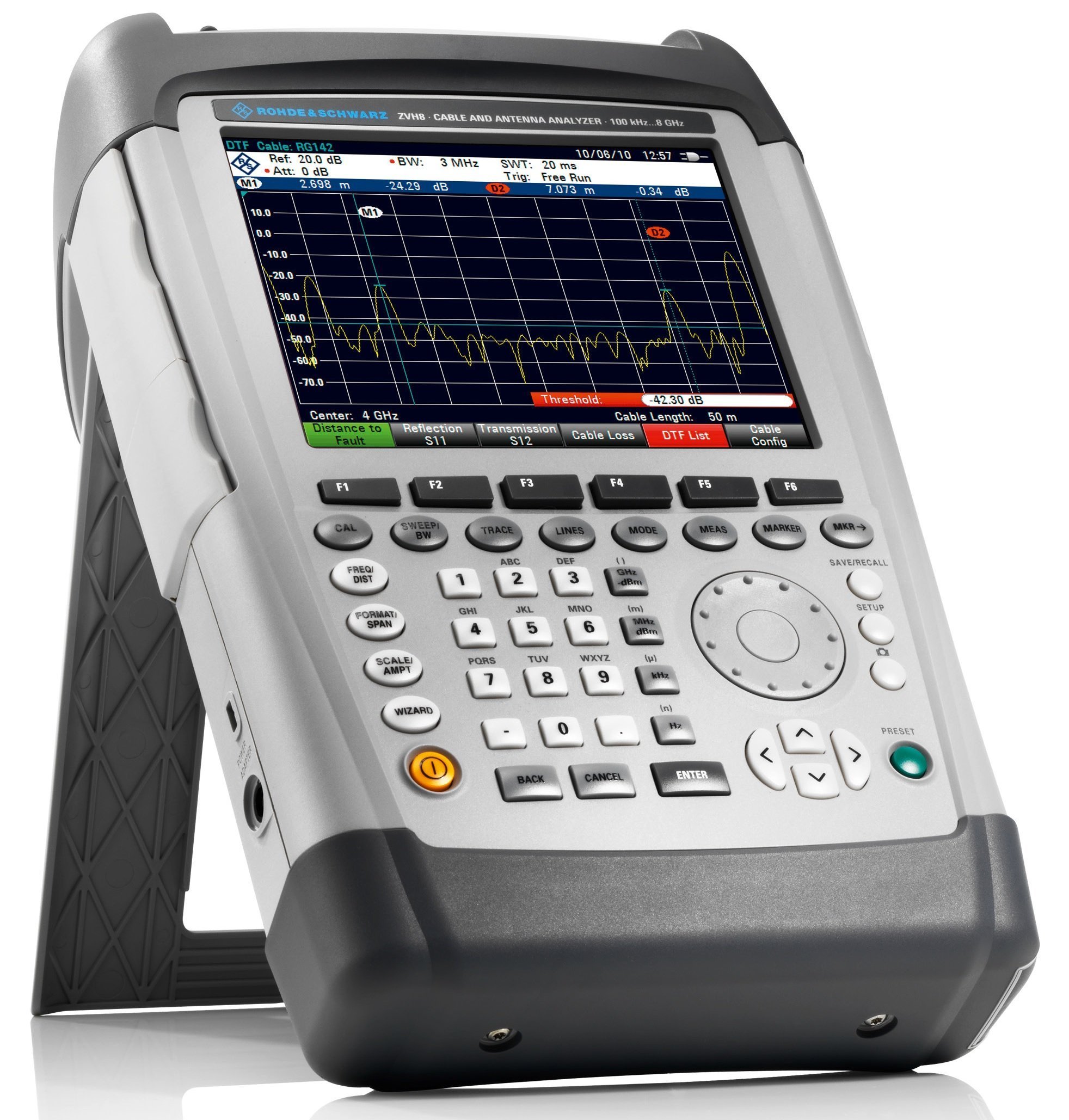

Анализаторы кабельных трактов и антенн Rohde & Schwarz ZVH

Rohde & Schwarz ZVH – серия эргономичных портативных анализаторов кабелей и антенн, предназначенных для работы в полевых условиях.

Линейка представлена двумя моделями ZVH4, работающий в диапазоне от 100 кГц до 3,6 ГГц и ZVH8 – от 100 кГц до 8 ГГц, которые позволяют измерять S-параметры коаксиальных многополюсников (ослабление, коэффициент отражения, КСВН, фаза коэффициентов отражения и передачи), производить измерения и визуальное наблюдение составляющих спектра периодически повторяющихся сигналов и стационарных шумов.

Приборы Rohde & Schwarz серии ZVH незаменимы для технических специалистов, занятых в области монтажа и обслуживания уличных антенных систем. Они обеспечивают быстрые, точные и надежные измерения во процессе развертывания и технического обслуживания антенных систем мобильной радиосвязи, телерадиовещания, передачи данных по радиоканалу.

Функциональные возможности базовой конфигурации позволяют выявлять неисправности кабеля, измерять согласование фильтров и усилителей, а также проверять наличие потерь в кабельных соеди­нениях. Эти задачи являются, связанные с настройкой и вводом в эксплуатацию передающих систем, являются наиболее критичными.

Для про­ведения более продвинутых измерений, например измерения развязки пе­редающей и принимающей антенн или выходной мощности выходных усилителей, предлагаются различные специализированные опции для сервисных специалистов или бригад по техническому обслуживанию ВЧ-оборудования.

Принцип действия анализаторов кабельных трактов и антенн Rohde & Schwarz ZVH основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на супергетеродинном принципе, и моста для разделения падающей и отраженной мощности. Результатами измерений являются: коэффициент отражения устройства, ослабление устройства (опция К39), спектр (опция К1), комплексные коэффициенты отражения и передачи (опция К42), расстояние до места повреждения. Источником опорной частоты для синтезатора высокой частоты и приемника служит кварцевый генератор частотой 10 МГц.

Базовые и опциональные функциональные возможности

Развертывание антенных систем

• Измерение расстояния до места повреждения (DTF)

• Однопортовое измерение потерь в кабеле

• Измерение характеристик отражения

• Измерение параметров передачи (ZVH-K39)

• Встроенный источник напряжения постоянного тока

• Определение местоположения с помощью приемника GPS (HA-Z240)

Техническое обслуживание антенных систем

• Двухпортовый векторный анализ цепей (ZVH-K42)

• Векторный вольтметр (ZVH-K45): модуль + фаза, диаграмма Вольперта-Смита

• Измерения поглощаемой мощности и направленные измерения мощности (ZVH-K9) с датчиками FSH-Z14 и FSH-Z44

• Анализ импульсов с помощью широкополосных датчиков мощности (ZVH-K29)

• Встроенный измеритель мощности в канале (ZVH-K19)

• Измерения в режиме анализа спектра (ZVH-K1)

• Режим спектрограммы (ZVH-K14)

Анализатор оснащен большим цветным ЖК-дисплеем, который способен переходить в монохромный высококонтрастный режим в условиях чрезвычайной засветки. Все органы управления расположены на лицевой панели, разъемы для подключения – на боковых панелях под защитными крышками. Корпус выполнен из высокопрочного пластика с защитой от пыли и брызг, что позволяет спокойно использовать устройство в полевых условиях.

Для быстрой активации часто используемых функций предусмотрены специальные программируемые функциональные клавиши. Встроенный мастер настройки помогает пользователям быстро и легко воспроизводить сложные сценарии испытаний.

Для документирования результатов измерения и управления настройками прибора используется программное обеспечение R&S InstrumentView, совместимое с 32 и 64-разрядными OS Windows Vista, 7, 8, 10.
