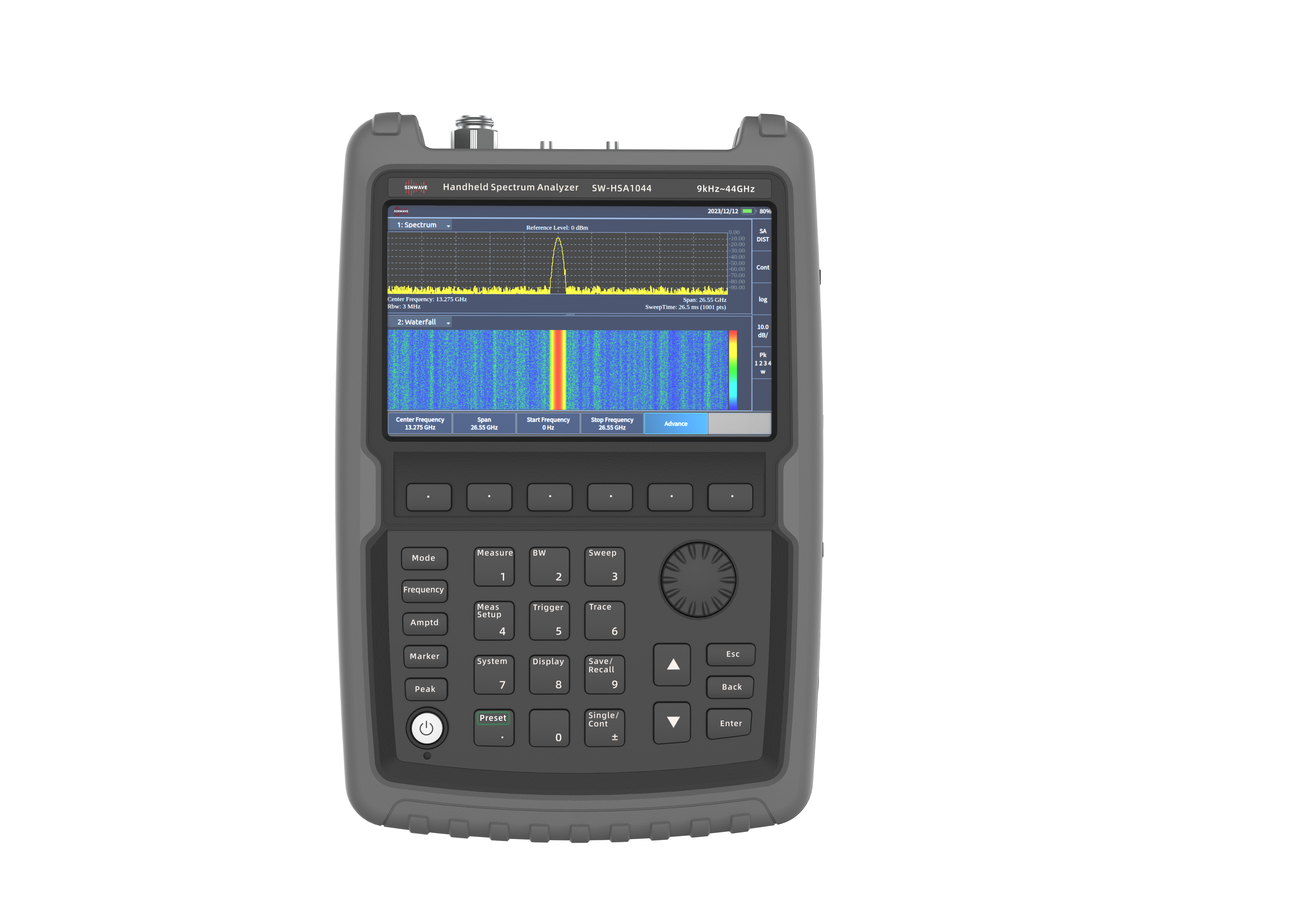

Портативный анализатор спектра SW-HSA1000 представляет собой много функциональный прибор, предназначенный для работы в полевых условиях в широком диапазоне частот.
Небольшой вес и широкий выбор измерительных функция позволяют использовать его в различных отраслях промышленности. Батареи хватает на весь рабочий день. Анализ аналоговых сигналов имеет ударопрочный яркий качественный экран.
Анализ аналоговых сигналов включает в себя оценку 3-х видов модуляции: частотную, амплитудную и фазовую, и поддерживает демодуляцию сигналов с оценкой таких параметров как: Спектр и форма сигналов в временной области, глубина модуляции, отклонение частоты и фазы модуляции, ошибка несущей, отношение сигнал-шум и т.д.
Общий анализ спектра позволяет проводить измерения частоты, мощности и других параметров сигнала с помощью метода сканирования и измерения БПФ, с использованием до 6 трасс и 12 маркеров, которые поддерживают различные математические функции, для получения полных данных измерений, под потребность заказчика.
Режим общего анализа сигнала
Функция анализа помех обеспечивает работу в 3х режимах измерений: режим анализа спектра, режим спектрограммы, индикация уровня принимаемого сигнала RSSI
Функция анализа помех
Общий анализ спектра позволяет проводить измерения частоты, мощности и других параметров сигнала с помощью метода сканирования и измерения БПФ, с использованием до 6 трасс и 12 маркеров, которые поддерживают различные математические функции, для получения полных данных измерений, под потребность заказчика.
Общий анализ спектра
ОСОБЕННОСТИ:
Диапозон частот: 9кГц-44ГГц
Полоса анализа: 1ГГц скорость сканирования <20мс
Фазовые шумы: <103 дБн/Гц при отстройке 10кГц на несущей 1 ГГц
Общий анализ спектра, анализ уровня принимаемого сигнала RSSI, анализ сигналов с аналоговой модуляцией, анализ векторных сигналов
Удаленное управление, аналогично стационарным приборам (SCIPI команд
ОСНОВНЫЕ ОПЦИИ:
Анализ помех
Анализ аналоговых сигналов
Анализ векторных сигналов
Батарея повышенной мощности
Сумка/кейс для переноски
ИНТЕРФЕЙСЫ:
N, 3,5 или 2,4мм вход
LAN, USB Type 2 x2
Подключение внешнего USB-компаса
SMA GPS Антенна
SMA Подключение опорного сигнала
3,5 мм Jack
USB Type C
Технические характеристики:
|
Наименование параметра |
Значение |
|
|
Диапазон частот |
1007 |
от 9 кГц до 7 ГГц |
|
1013 |
от 9 кГц до 13 ГГц |
|
|
1026 |
от 9 кГц до 26 ГГц |
|
|
1044 |
от 9 кГц до 44 ГГц |
|
|
Стабильность опорного генератора |
Стандартно |
5 × 10-7 |
|
Полосы разрешения |
Стандартно (по уровню -3 дБ) |
от 1 Гц до 10 МГц (с шагом 1,2,3) |
|
Спектральная частота (однополосный фазовый шум) несущая 1 ГГц |
Отстройка 10 кГц |
-103 дБн (1 Гц) |
|
Отстройка 100 кГц |
-106 дБн (1 Гц) |
|
|
Отстройка 1 МГц |
-113 дБн (1 Гц) |
|
|
Отстройка 10 МГц |
-125 дБн (1 Гц) |
|
|
Отображаемый средний уровень шума с включенным предусилителем |
От 9 кГц до 7 ГГц |
-157 дБмВт |
|
От 7 до 13 ГГц |
-157 дБмВт |
|
|
От 13 до 26 ГГц |
-154 дБмВт |
|
|
От 26 до 44 ГГц |
-154 дБмВт |
|
|
Абсолютная погрешность измерения мощности |
От 9 кГц до 7,5 ГГц |
±1 дБ |
|
От 7 до 13 ГГц |
±1.3 дБ |
|
|
От 13 до 26 ГГц |
±1.8 дБ |
|
|
От 26 до 44 ГГц |
±2.0 дБ |
|
|
Наименование параметра |
Значение |
|
|
Диапазон амплитуды |
Диапазон, дБм |
от -170 до 30 |
|
Макс уровень сигнала, дБм |
+30 |
|
|
Аттенюатор |
0-50дБ шаг 10дБ |
|
|
Точность затухания до 40дБ |
±0,5 дБ |
|
|
Точек сканирования |
Стандартно |
101-10001 |
|
Количество трасс |
Стандартно |
6 |
|
Шкала отображения |
Стандартно |
Линейная, логарифмическая |
|
Диапазон рабочих температур |
Стандартно |
0-20 гр/С |
|
Время работы |
Опционально |
4 часа |
|
Вес |
Стандартно |
<5 кг |
|
Габариты |
Стандартно |
ШВГ 197х294х74 мм |
