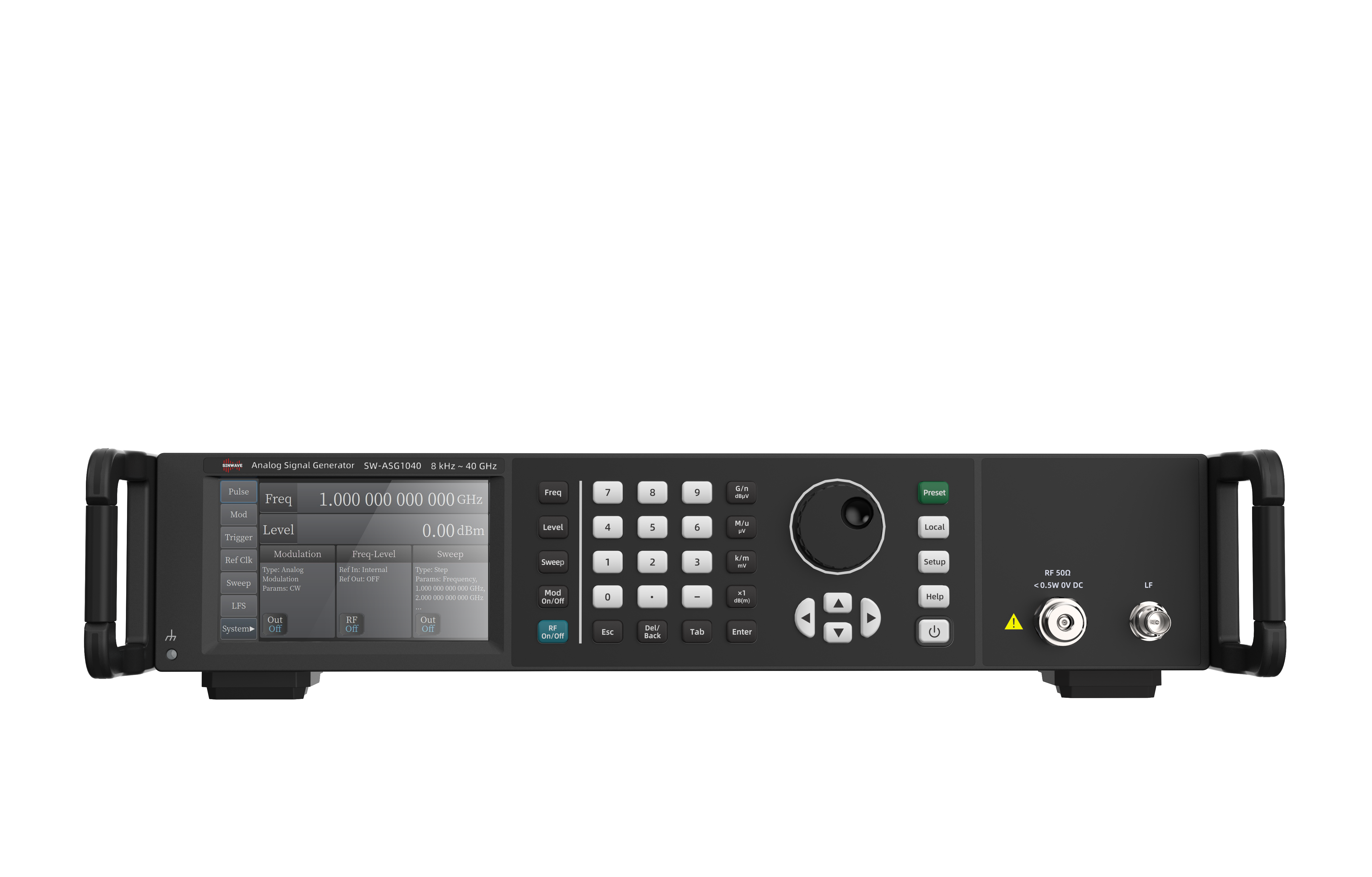

SW-ASG1000 аналоговый генератор СВЧ сигналов

Запрос стоимости

Аналоговый генератор СВЧ сигналов SINWAVE SW- ASG1000 представляет собой много функциональный прибор, предназначенный для выполнения множество задач по тестированию, разработке и контролю параметров радиочастотных устройств. Небольшой вес и широкий выбор функций позволяют использовать его в различных отраслях промышленности.

Описание

Аналоговый генератор СВЧ сигналов SW ASG1000 - это высокопроизводительный генератор высокочастотных сигналов от SINWAVE, который обеспечивает высокую точность и стабильность воспроизведения частоты. Обладает низкими значениями фазового шума и малыми уровнями гармоническими и субгармоническими составляющими.

SW-ASG1000 оснащен широким диапазоном настройки выходной мощности и минимальным временем установки частоты. Благодаря поддержке аналоговой модуляции AM/ЧМ/ΦM, генерации сигналов с импульсной модуляцией и многофункциональному генератору, SW-ASG1000 является идеальным решением для различных областей применения, где требуется высокая точность и стабильность.

Аналоговый генератор сигналов СВЧ обладает отличными показатели частотного диапазона, мощности, чистоты спектра и точности частоты. Может использоваться для тестирования ВЧ/СВЧ устройств. Входит в Госреестр СИ. Производитель SINWAVE.

ОСНОВНЫЕ ФУНКЦИИ:

Диапазон частот: 8 кГц~6 ГГц/20 ГГц/40 ГГц

Разрешение по частоте: 0,001 Гц

Скорость переключения частоты: ≤1 мс

Диапазон выходной мощности: от -120 дБ (1 мВт) до 20 дБ (1 мВт)

Разрешение по мощности 0,01 дБ

Фазовый шум SSB: ≤-120 дБн/Гц при 10 кГц (несущая частота 10 ГГц)

Наличие низкочастотного выхода НЧ (LF Out)

Поддерживаемые типы аналоговых модуляций AM, ЧM, ΦM, ИМ

Возможные применения:

ЗАМЕНА ГЕТЕРОДИНА

Генератор сигналов имеет отличные показатели фазового шума, широкий частотный диапазон и диапазон установки выходной мощности и может использоваться в качестве источника гетеродина.

Источник сигнала гетеродина совместно с анализатором спектра, может тестировать большинство характеристик смесителей, включая потери при преобразования частоты, диапазон мощности возбуждения ВЧ и другие показатели.

ТЕСТИРОВАНИЕ ВЧ/СВЧ УСТРОЙСТВ

Генератор сигналов при использовании в качестве источника возбуждения совместно с анализатором спектра, может тестировать работу различных типов устройств: усилители, фильтры, коммутаторы, умножители частоты и т.д.

ТЕСТИРОВАНИЕ АНТЕННЫ

Генератор сигналов имеет превосходный частотный диапазон, диапазон мощности, чистоту спектра, точность частоты и функцию аналоговой модуляции.

Может использоваться в качестве источника возбуждения передающей антенны при тестировании линии и может тестировать различные показатели антенны с помощью анализатора спектра, такие как диапазон частот передачи и диапазон мощности передачи, вносимые потери антенны и т. д.

МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЗНАЧЕНИЕ
Диапазон выходных частот	от 8 кГц до 6 ГГц/20 ГГц/40 ГГц
Дискретность установки частоты, Гц	0,001
Скорость переключения частоты, менее, мс	20 (тип. значение)
Пределы относительной погрешности установки частоты генератора	±1×10-9/день
Частота выходного опорного сигнала	10 МГц, 100 МГц, 1 ГГц
Амплитуда опорного выходного сигнала (RF Out), более, дБ (1 мВт)	4
Частота внешнего опорного сигнала, МГц	10
Амплитуда внешнего опорного сигнала (RF In), дБ (1 мВт)	от -5 до +10
Импеданс внешнего входного опорного сигнала, Ом	50
Режимы развёртки	Ступенчатая развертка, развертка по списку, развертка по частоте, развертка по амплитуде
Диапазон установки амплитуды, дБ (1 мВт)	от -135 до +30
Диапазон установки значений уровня выходного сигнала, в диапазоне частот, дБ (1 мВт) от 8 кГц до 20 кГц включ.св. 20 до 100 кГц включ. св.100 кГц до1 МГц включ. св. 1 МГц до 9 ГГц включ. св. 9 ГГц до 40 ГГц включ.	от -90 до +8 от -90 до +13 от -120 до +13 от -120 до +20 от -120 до +15
Дискретность установки уровня выходного сигнала	0,01 дБ
Пределы допускаемой абсолютной погрешности установки уровня выходного синусоидального сигнала, в диапазоне частот, дБ от 100 кГц до 2 ГГц включ. св. 6 до 20 ГГц включ. св. 20 до 40 ГГц включ.	Диапазон установки уровня выходной мощности, дБ (1 мВт)
	от -90 до -70 включ.	св. -70 до -10 включ.	св. -10 до 10 включ.	св. 10 до 20 включ.
	±1,5 ±1,8 ±2,0	±0,7 ±0,9 ±1,0	±0,6 ±0,8 ±0,9	±0,8 ±0,8 ±1,0
Спектральная плотность мощности фазовых шумов при уровне выходного сигнала 0 дБ (1 мВт), дБ относительно несущей в полосе 1 Гц, на отстройках, не более - 100 Гц 1 кГц 10 кГц - 100 кГц	Частота несущей, ГГц
	1		10
	-111 -131 -140 -138		-91 -111 -120 -118

НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЗНАЧЕНИЕ
Уровень гармонических составляющих для уровня выходного сигнала 0 дБ (1 мВт), дБ относительно несущей, не более	от 100 кГц до 10 МГц включ.	-25
	св. 10 МГц до 2 ГГц	-30
	св. 2 до 20 ГГц	-55
	св. 20 до 40 ГГц	-50
Уровень субгармонических составляющих для уровня выходного сигнала 0 дБ (1 мВт), дБ относительно несущей, не более	менее 20 ГГц включ.	-60
	св. 20 ГГц	-50
Уровень негармонических составляющих для уровня выходного сигнала 0 дБ (1 мВт) при отстройках от несущей свыше 10 кГц, дБ относительно несущей, не более	от 50 до 1250 МГц включ.	-60
	св. 250 МГц до 3,2 ГГц включ.	-75
	св. 3,2 до 10 ГГц	-62
	св. 10 до 20 ГГц	-56
	св. 20 до 40 ГГц	-50
Минимальная длительность радиоимпульсов, нс, не более	20

Рабочие условия эксплуатации: - температура окружающей среды, С - относительная влажность воздуха при температуре 40 С, %, не более	от 0 до +50 85
Условия хранения и транспортирования: температура окружающей среды, С относительная влажность воздуха при температуре 40 °С, %, не более	от -40 до +70 95
Напряжение питающей сети переменного тока, В	от 198 до 242
Частота питающей сети, Гц	от 50 до 60
Потребляемая мощность, Вт, не более	400
Выходной РЧ-интерфейс для частот менее 20 ГГц включ. для частот св. 20 ГГц	тип N 2,4 мм
Габаритные размеры (ширина × глубина × высота), мм, не более	426 × 489 × 88
Масса, кг, не более	15

SW-ASG1000 Аналоговый Генератор СВЧ Сигналов поставляется под заказ. Цена по запросу.
