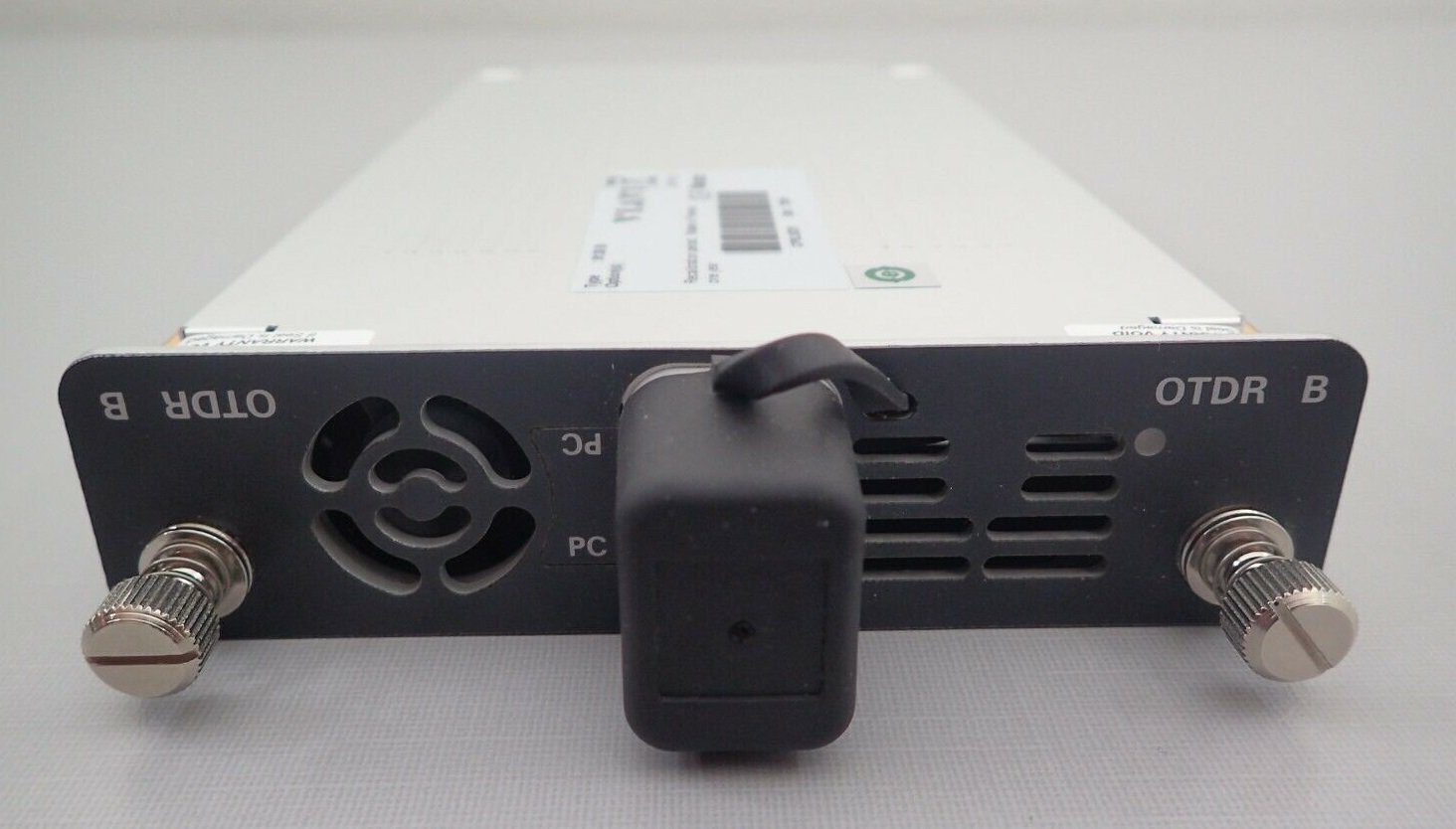

Модули оптического рефлектометра VIAVI EVO серии 8100

Модули оптического рефлектометра VIAVI семейства EVO серии 8100 для платформ VIAVI T-BERD/MTS-6000, T-BERD/MTS-8000 V2 предназначены для рефлектометрических измерений (OTDR) при вводе в эксплуатацию, модернизации и устранении неполадок в сетях FTTx/PON, сетях доступа, городских и магистральных сетях дальней связи. Функциональные возможности модулей позволяют проводить тестирование одномодового и многомодового волокна посредством простого присоединения рефлектометра в любой точке оптоволоконной линии.

Измерения в городских оптоволоконных сетей и сверхдальних магистральных линиях;

Расширенные возможности по оценке и устранению неисправностей в сетях FTTH/PON;

Увеличение скорости опорной сети до 40 и 100 ГБ/с;

Удаленный контроль оптоволоконной сети в процессе эксплуатации и простоя;

Расширенная сертификация Tier 2 для корпоративных сетей и сетей центров обработки данных;

Автоматическое определение макро-изгибов;

Тестирование на пригодность («pass»/«fail») с представлением результатов анализа в сводной таблице;

Проведение двунаправленных рефлектометрических измерений (Bidirectional OTDR);

Формирования отчетов об измерениях (опция Fast Reporter).

Модули VIAVI EVO серии 8100 имеют лучшие в отрасли показатели мертвой зоны и обеспечивают полноценное измерение элементов события в волоконно-оптических линиях связи на расстоянии 2 м друг от друга. Устройства оснащены одним портом, измерителем мощности, источником излучения. Для исключения рисков возникновения помех в транслируемом сигнале или повреждений в оптическом передатчике в процессе тестирования предусмотрено мгновенное автоматическое определение трафика. Поддержка приложения Smart Link Mapper (SLM) позволяет избежать ошибок интерпретации рефлектометрии.

Количество точек сбора данных: до 256 000 точек

Единицы измерения расстояния: километры, метры, футы и мили

Групповой индекс: от 1.30000 до 1.70000 (с шагом 0.00001)

Класс лазерной безопасности (21 CFR): Class 1

Размеры (Ш x В x Г): 213 x 124 x 32 мм

Вес: около 500 г

Режимы измерения: автоматический, dual cursor

Диапазон отображения: 0.1 – 400 км (одномод), 0.05 – 10 км (многомод)

Разрешение отображения: 1 см

Пространственное разрешение: 4 см

Точность (одномод): ±0.75 м ± пространственное разрешение ±1.10-5 x дистанция (исключая погрешность группового индекса)

Режимы измерения: автоматический, ручной 2-точечный, 5-точечный, LSA

Разрешение отображения: 0.001 дБ

Линейность: ±0.03 дБ/дБ (одномод), ±0.05 дБ/дБ (многомод)

Порог: от 0.01 до 4.99 дБ с шагом 0.01 дБ

Режимы измерения: автоматический, ручной

Точность: ±2 дБ

Разрешение отображения: 0.01 дБ

Порог: от -11 до -99 дБ с шагом 1 дБ
